行車式吸泥機

      行車式吸泥機，用于污水處理廠、自來水廠平流沉淀將沉降在池底的污泥刮到泵吸泥口，通過泵吸行走邊吸

泥，然后將污泥排出池外，可以解除清理池底污泥之苦。

結構原理
       行車式吸泥機由1 工作橋、 2 驅動行走裝置、 3 吸泥系統、 4 撇渣裝置（選擇件）、 5 電控柜、 6 虹吸發

生器（虹吸方式）等組成。在斜管沉淀池中使用時，還需安裝池底吸泥架和吸泥吊架。

       傳動裝置：采用軸裝式減速機作為驅動動力，裝在行車兩端梁上，為雙驅動，結構緊湊，裝卸方便，其上設

有過載保護裝置，當設備驅動過載時，起停機保護作用（調節壓緊彈簧調節預壓力）。

       吸泥系統：采用四臺潛污泵作為吸泥動力，裝在行車平臺上，與排泥管路相連。行車沿池長方向運行時，潛

污泵將池底沉淀污泥吸至管道中，經排泥管路排列到泥槽內。

       撇油裝置：吸泥機上裝有撇油刮板將池體內漂浮的浮油刮集到池體的兩端，再由池體兩端的排油裝置排除。
       排泥管路：與潛污泵相連，用來排除排污泵吸至管路中的污泥。
       吊架：與行車平臺相連，用來支承懸掛吸泥管路及刮泥板等。
       刮泥板：用來刮集沉淀于池底的污泥，其結構呈菱形更有效的實現刮集污泥的作用，刮泥板底端距池底有一

定的距離，目的為減小設備在運行中的阻力，且使污泥有更好的流動性，便于潛污泵吸排。

       電氣控制箱：該機具有手動、緊停、反向、切斷、延時等控制功能，若發生故障或維修原因可通過停止按鈕

關閉電機，實現緊急切斷。

       行車運行到沉淀池兩端時，通過限位開關，可將行車停留或反向運行，控制箱內設有延時裝置，可調節延時

時間來控制設備運行的時間間隔。另外還有吸泥泵的開、停與行車分控，以及漏電保護功能。

       行程控制裝置：安裝在驅動裝置的兩端，與鋼軌上的限位質子相碰撞，實現行車的往復運動。

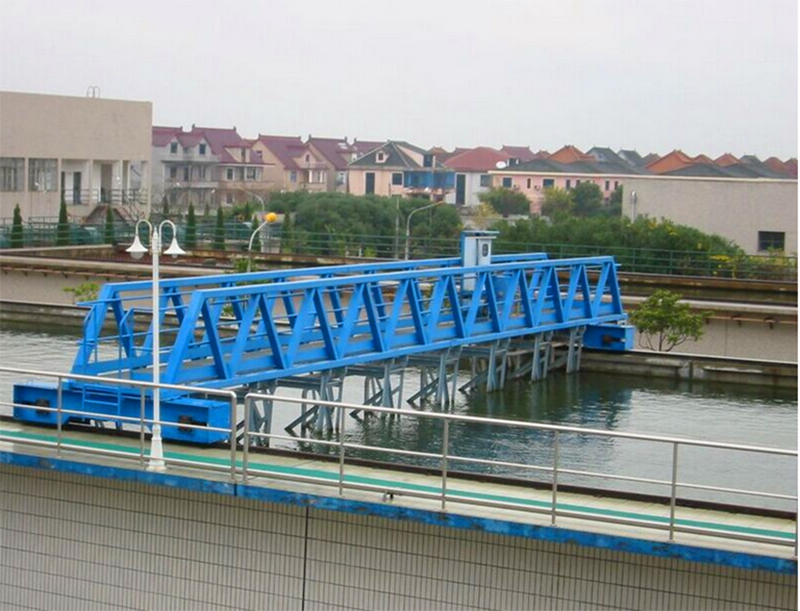

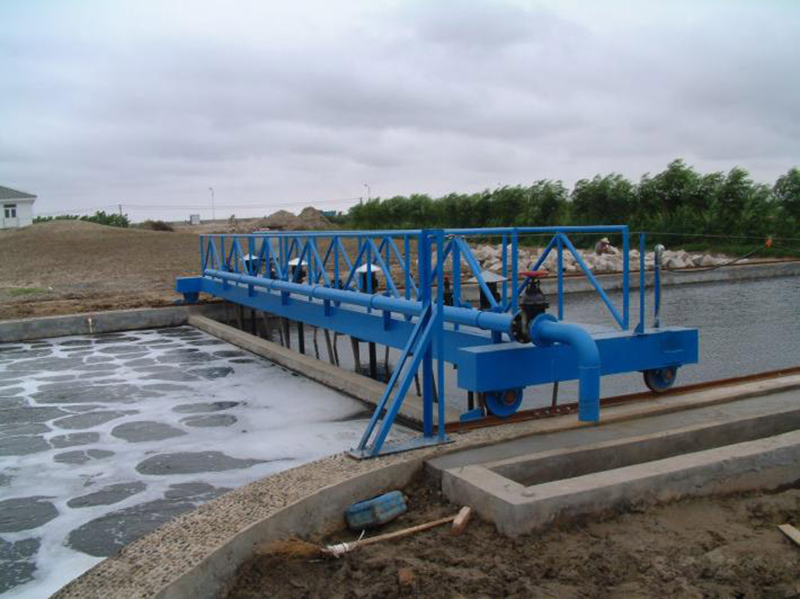

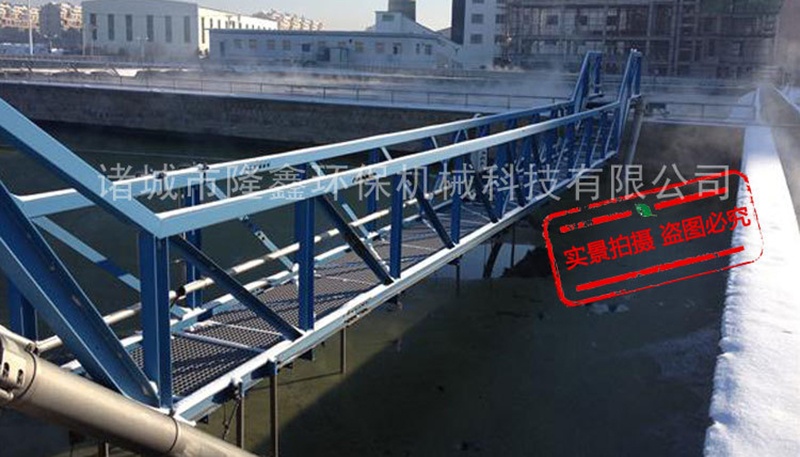

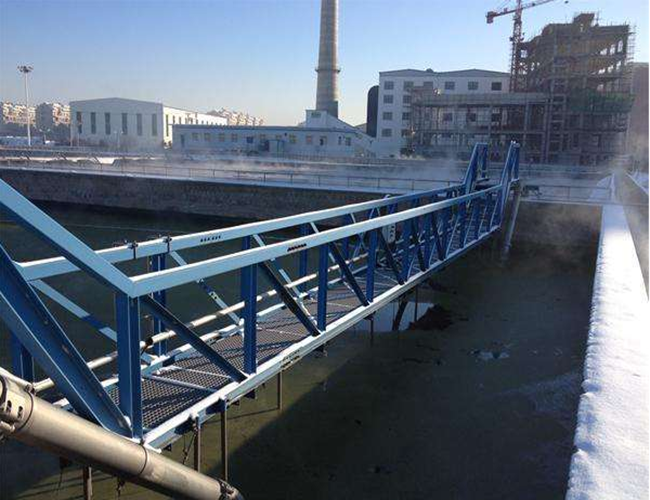

       本設備由四點支撐行走大梁橫跨在平流式沉淀池上，雙邊驅動，池兩邊均鋪設鋼軌，從池的一端運行到池子

的另一端，邊行走邊吸泥，撞到行程控制，折返行走，回程吸泥，完成一個工作周期。

安裝
（一）注意事項
       為便于吸泥機的正常運轉，安裝時必需使四個行走輪在矩形的兩條平行邊上。軌道鋼必須在矩形的兩條邊上

且在同一個水平面上。
（二）安裝步驟
       1、在平流池兩側壁頂預留軌道鋼預埋鐵，一米一塊，每塊預埋鐵上在兩端制作螺栓和壓板，以便于壓牢鋼軌。
       2、將設備吊至平流池上，四個行走輪安放于鋼軌上，按基準線找平，校核安裝尺寸。
       3、滑動電纜及電器安裝，將吊電纜用吊環傳入鋼絲繩，把鋼絲繩拉緊，固定在兩頭的立柱上。穿接主電纜，

通電調試行走情況，安裝行程開關及觸碰塊，根據回車位安裝防掉車擋板。
       4、試車，在安裝結束后空車運轉至少不間斷運行8小時，時刻檢查行車是否有掉軌現象，一經發現及時停車

處理，防止設備掉入池中。
       5、吸泥泵安裝，將吸泥泵安裝在工作橋上。
       6、吸泥管和排泥管管道安裝，從吸泥泵的入口處開始自上往下安裝管道及吸泥嘴，吸泥嘴至池底距離為

10~20mm。數臺吸泥泵匯總至一條出泥管道排入平流池外側污泥溝中。
       7、接通吸泥泵電源。
       8、進水試泵，在試車運行無問題后，向池內注水，水位要求高于吸泥泵泵頭30mm，邊進水邊開泵，觀察

排泥口出水情況。
